Приточный вентиляционный клапан "ИОН"

Описание

ПВК «ИОН»™ является пассивным устройством для организации притока ионизированного наружного воздуха. Прибор позволяет снабжать помещение свежим воздухом, богатым кислородом и отрицательно заряженным ионами. Приток свежего воздуха улучшает кровоснабжение и насыщение мозга кислородом, что положительно влияет на здоровье человека.

ПВК «ИОН»™ прост, как все гениальное- через защитный фланец воздух попадает в тепло- и шумоизолирующую трубу, а далее сквозь фильтр проходит в комнату. Цикл непрерывен и не требует участия пользователя. При необходимости подачу воздуха можно уменьшить или прекратить, воспользовавшись регулятором.

Наша продукция производится на территории России из сырья и материалов российских поставщиков. ПВК «ИОН»™ представляет собой запатентованную систему внешнего вида и технических особенностей, находящихся внутри конструкции. ПВК «ИОН»™ сопровождается сертификатами соответствия, санитарным и пожарным заключениями. Изделия разрешены к применению во всех видах жилых, образовательных, общественных, производственных и прочих помещениях. ПВК «ИОН»™ устанавливается в любой момент: и в процессе строительства, и во время ремонта, и в уже готовые интерьеры

Комплектация

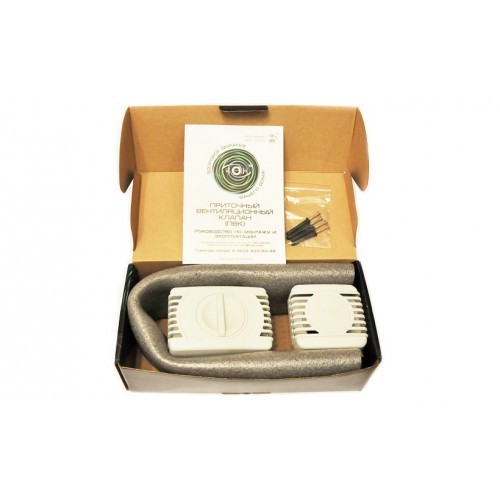

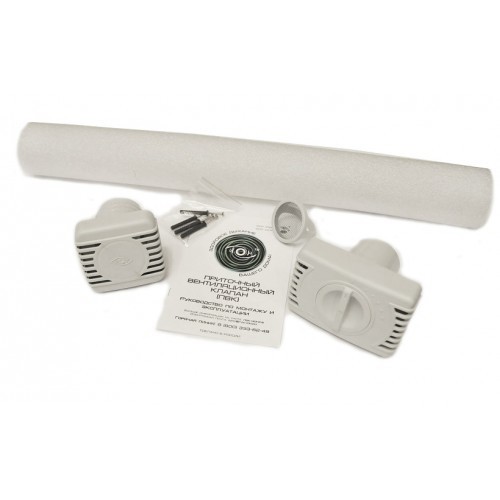

Корпус регулятора внутренний в сборе - 1 шт. (корпус регулятора, регулятор, фильтрующий элемент, фланец внутренний); корпус регулятора наружный - 1 шт. (фланец наружный, корпус наружный); тепло- и шумоизоляционная труба - 685 мм. - 1 шт.; дюбель-гвоздь - 4 шт.

Приточный вентиляционный клапан "ИОН"™- лучшее решение для домашней вентиляции!

Это вентиляция будущего, которая позволяет жителям мегаполисов наслаждаться свежим воздухом в собственных квартирах, не впуская в помещение пыль, шум и насекомых

Вентиляция – важная составляющая комфортной жизни современного человека. С появлением герметичных окон возникло множество проблем, поскольку нарушился естественный воздухообмен в помещении. В душном помещении тяжело дышать, постоянно образовывается конденсат на окнах, а ведь спертый воздух – прекрасная почва для размножения вирусов и бактерий. Такой микроклимат может вызывать головные боли, усталость, сонливость. Проветривание помещения при помощи открывания створок окон сводит к нулю все их достоинства: шумоизоляция, экономия электроэнергии, защита от ультрафиолетовых лучей, при этом не позволяя создать комфортный микроклимат в помещении. Помимо всего этого возникают сквозняки, которые могут пагубно отразиться на здоровье всех членов семьи.

Для хорошей вентиляции придумано множество всевозможных устройств, но, пожалуй, самым эффективным, нормализующим микроклимат в помещении, является приточный вентиляционный клапан. Он обеспечивает естественный приток свежего воздуха при герметично закрытом окне. Именно, поэтому приточные вентиляционные клапаны широко применяются при проектировании современных зданий и сооружений.

Приточный вентиляционный клапан представляет собой устройство, использующееся для организации притока свежего воздуха и не предназначенное для установки на окно. Это позволяет производить его монтаж на стену, не затрагивая при этом оконную конструкцию и не влияя на его характеристики. Данный прибор может использоваться при температуре от –40 до + 60° С в квартирах, частных домах, офисах, где используются герметичные окна.

Пластиковое окно и приточный клапан "ИОН"™ будут обеспечивать надежную защиту от шума и постоянно поставлять свежий воздух в помещение, а также предотвращать появление конденсата и запотевание стеклопакета. Вентиляционный клапан образует оптимальный микроклимат, не допуская сквозняков и переохлаждения помещения, а его конструкция устроена таким образом, что пыльца растений, уличная пыль не сможет попасть к Вам в дом.

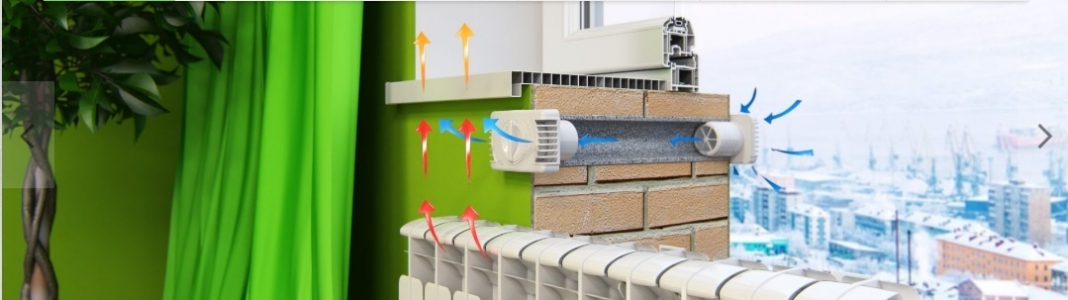

Данный прибор работает по следующему принципу. Воздушный поток поступает во внешний фланец устройства, конструкция которого защищает от воздействия дождя, ветра и проникновения птиц, грызунов. Затем, воздух через специальную трубу поступает во внутренний фланец, в составе которого есть фильтр, очищающий воздух. Далее воздух направляется в заслонку с регуляцией и попадает в помещение.

Поступающий свежий воздух циркулирует по помещению, вытесняя духоту и болезнетворные бактерии через отточную вентиляцию, которая располагается на кухне и в санузле.

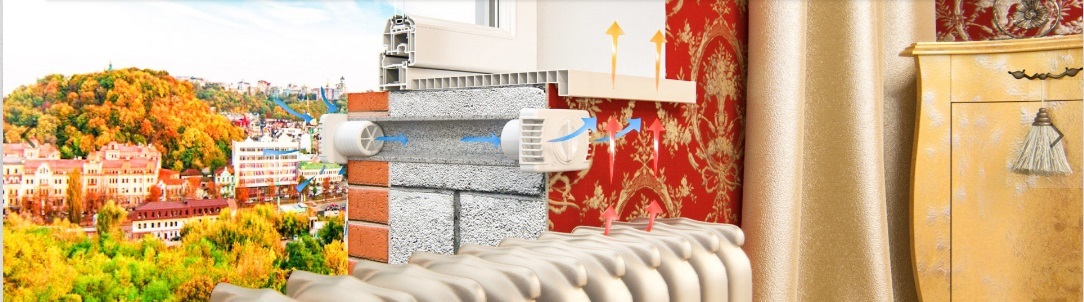

вариант установки ПВК "ИОН"™ над батареей

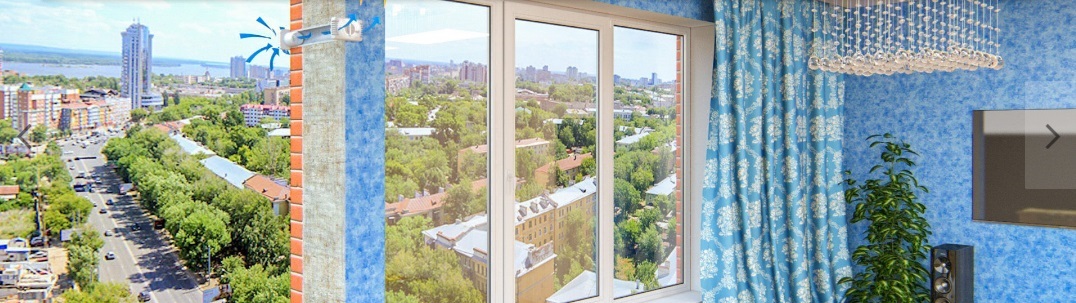

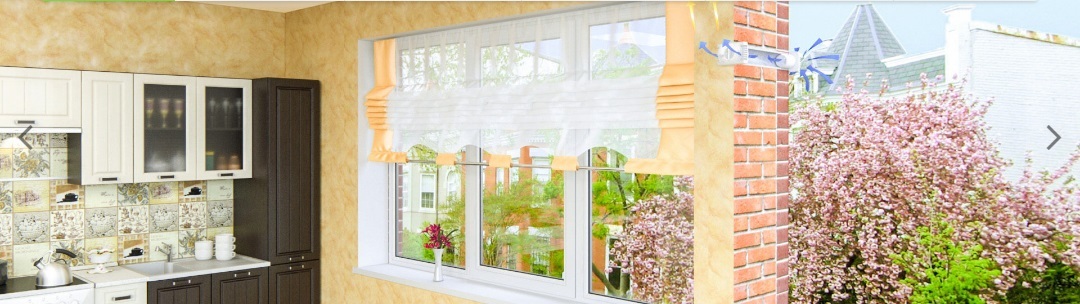

вариант установки ПВК "ИОН"™ под потолком

ПВК "ИОН"™ устанавливается в середине над радиатором отопления. На высоте 60-80 мм от радиатора отопления размечается центр отверстия для установки тепло- и шумоизоляционной трубы. Внимание: конструкция разработана для максимально легкой и технологичной установки, тем не менее, заранее оцените возможность удобного и безопасного крепления наружного корпуса, если работы производятся на высоте.

Алмазной коронкой диаметром 80 мм сверлится горизонтальное сквозное отверстие.
В проделанное отверстие устанавливается тепло- и шумоизоляционная труба и обрезается вровень со стеной, как снаружи, так и изнутри. Диаметр отверстия рассчитан таким образом, чтобы труба встала плотно, в распор. Рекомендуется устанавливать трубу, как показано на Рис. 3.

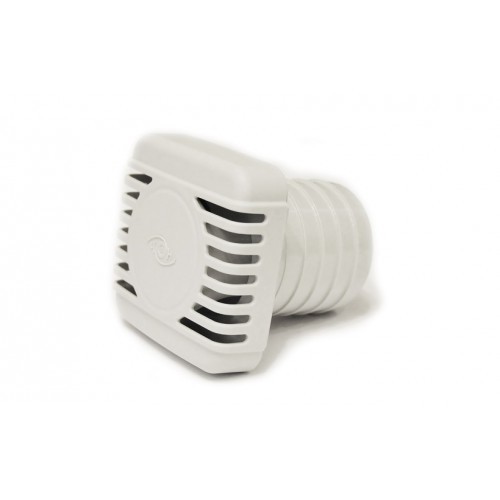

Снаружи в трубу устанавливается фланец наружный , который удерживается без дополнительных креплений. При установке необходимо обратить внимание на ориентацию изделия «низ» (см. Рис. 4). Внимание: соблюдайте правила техники безопасности при монтаже фланца наружного на высоте.
Фланец внутренний устанавливается в трубу и крепится к стене четырьмя дюбель-гвоздями или саморезами (в комплект не входят).
Внутрь фланца устанавливается фильтрующий элемент.

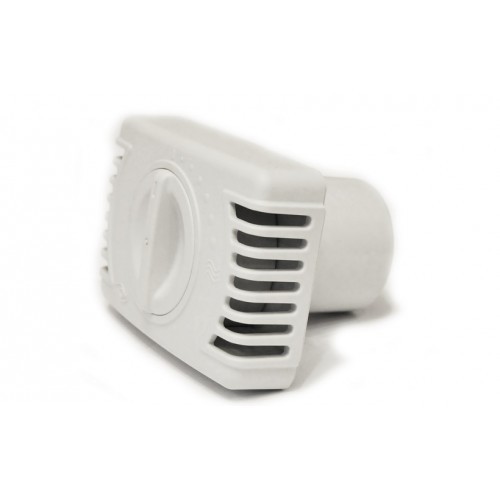

На закрепленный к стене фланец защелкивается корпус регулятора.

ПВК "ИОН"™ устанавливается на стене рядом с окном на высоте более 2-х метров. Внимание: конструкция разработана для максимально легкой и технологичной установки, тем не менее, заранее оцените возможность удобного и безопасного крепления наружного защитного экрана, если работы производятся на высоте.

На высоте более 2-х метров и на расстоянии 180-300 мм от проема окна размечается центр отверстия для установки тепло- и шумоизоляционной трубы.
Алмазной коронкой диаметром 80 мм сверлится горизонтальное сквозное отверстие.
В проделанное отверстие устанавливается тепло- и шумоизоляционная труба и обрезается вровень со стеной, как снаружи, так и изнутри. Диаметр отверстия рассчитан таким образом, чтобы труба встала плотно, в распор. Рекомендуется устанавливать трубу, как показано на Рис. 3.
Снаружи в трубу устанавливается фланец наружный, который удерживается без дополнительных креплений. При установке необходимо обратить внимание на ориентацию изделия «низ» (см. Рис. 4). Внимание: соблюдайте правила техники безопасности при монтаже фланца наружного на высоте.
Фланец внутренний устанавливается в трубу и крепится к стене четырьмя дюбель-гвоздями или саморезами (в комплект не входят).
Внутрь фланца устанавливается фильтрующий элемент.
На закрепленный к стене фланец защелкивается корпус регулятора.

Диаметр:	80
Производитель:	ПВК "Ион"
Страна производства:	Россия
Категория шума:	1-25 дБ
Уровень шума:	25 дБ
Объём расхода воздуха:	1-100 куб. м/час
Производительность:	20 куб. м/час
Размеры:	360x200x160
Вес:	0.5
